Home > Products
  • SiC Wafer Manufacturer

    Grade: D R P
    Dimension: 2 inch-8 inch
    Type: 4H-N
    Thickness: 350um

  • SiC Wafer Manufacturer For MOSFET

    Dimension: 4 inch 6 inch 8 inch
    Type: 4H-N ; 4H-SI
    Thickness: 350um 500um
    MPD: <0.2cm2

  • P Grade 4 inch SiC Wafer Manufacturer

    Grade:  Production Grade
    Dimension: 4 inch 6 inch
    Type: 4H-N
    Thickness: 350um 500um

  • 8 inch Semi-insulated SiC Wafer Manufacturer

    Type: 4H-HPSI
    Diameter:200mm
    Grade: D and P
    Product Name: SiC Substrate

  • 6''8'' 4H-SiC Wafer Manufacturer N Type

    Grade:  D R P
    Dimension: 2 inch to 8 inch
    Type: 4H-N ; 4H-SI
    Thickness: 350um 500um

  • GaN On Si Epi Wafer Supplier RF Device

    GaN-On-Si Epi Wafer For RF HEMT
    Substrate Diameter:6 inch (111)
    Substrate Thickness:1000um
    Epi Layer Total Thickness: 1.5~2.0um

  • GaN Epitaxial On Si For Power HEMT D-Mode

    GaN-On-Si Epi Wafer For Power HEMT
    Substrate Diameter:  8 inch
    Substrate Thickness: 1000um
    Epi Layer Total Thickness:2~5.5um

  • GaN On Si HEMT Epi Wafer Manufacturer

    GaN-On-Si Epi Wafer For Power HEMT
    Substrate Diameter:4inch,6inch,8inch
    Substrate Thickness:675,1000um
    Epi Layer Total Thickness: 2~5.5um

  • 4 inch 4” GaN On SiC Epi Wafer Producers

    Type:For Power HEMT or RF
    Substrate Diameter: 4 inch, 6 inch
    Substrate Thickness: 500um
    Substrate Type: Semi-insulating

  • pGaN On Si Epi Wafer

    GaN/AlGaN/p-GaN E-mode
    Dimension: 4 inch 6 inch 8 inch
    Substrate Thichkness: 675um 1000um
    Epi layer total thickness: 2~5.5um

  • AlGaN/GaN On Si Epi Wafer (AlN Buffer) Manufacturer

    GaN on Si Epi Wafer
    Dimension: 4 inch 6 inch 8 inch
    Substrate Thichkness: 675um 1000um
    Cap Layer:SiN or GaN cap

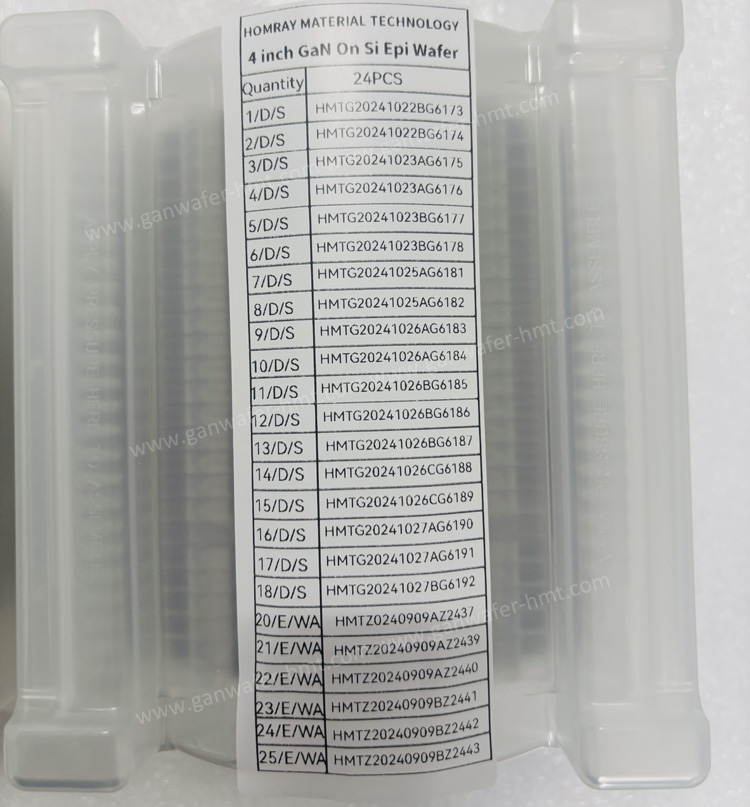

  • 4” GaN On Si (Silicon) HEMT Epi Wafer Producers

    GaN-On-Si Epi Wafer
    Substrate Diameter: 4inch,6inch,8inch
    Substrate Thickness: 675um,1000um
    Cap Layer: SiN/GaN/p-GaN

  • GaN Epitaxial On SiC For Power HEMT

    GaN-On-SiC Epi Wafer For Power HEMT
    Substrate Size: 4''6''
    Substrate Thickness: 500um
    GaN Buffer Layer: 2-3um

  • GaN On SiC RF HEMT Epi Wafer Manufacturer

    GaN-On-SiC Epi Wafer For RF HEMT
    Substrate Diameter: 4 inch, 6 inch
    Substrate Thickness: 500um
    GaN Buffer Layer: 1.8um

  • HEMT GaN On SiC For Power Wafer Manufacturers

    Type:For Power HEMT
    Substrate Diameter: 4 inch, 6 inch
    Substrate Thickness: 500um
    Substrate Type: Semi-insulating

  • GaN Epitaxial On Sapphire For HEMT

    GaN-On-Sapphire Epi Wafer For HEMT
    Substrate Size: 2inch 3inch 4inch 6inch
    Substrate Thickness:430um 520um 650um
    GaN Buffer Layer:2-4.5um

Home<<1 2 3 4 >>Last
